Ізоляція для труб

На сьогоднішній день використовується досить багато способів теплової ізоляції теплотрас. До них можна віднести труби з пінополіуретановою (ППУ) ізоляцією, «Изофлекс», ППУ шкаралупи, напилення ППУ, покриття на основі мінеральної вати, які йдуть в минуле, конструкції з насипними теплоізоляційними матеріалами, пенополімермінеральная ізоляція, що набирає популярність в Україні.

Мабуть, було б неправильно вважати за краще один спосіб ізоляції або матеріал на всі випадки життя. Доцільність і можливість застосування тієї чи іншої технології повинна оцінюватися для конкретних умов. Сьогодні ми докладніше поговоримо про технології, званої труба в пенополімермінеральной ізоляції (ППМ ізоляція або ППМІ).

Передісторія

Ще в радянські 80-ті роки співробітники інституту "ВНІПІенергопром" розробили прабатька пенополімермінеральной ізоляції - полімербетонну ізоляцію. Були навіть запущені виробничі потужності в деяких містах. Однак дефіцит поліізоціанати - ключової сировини для отримання ізоляції, був до певного часу причиною, яка заважала розвитку технології.

Тільки у 2000-ні, коли з'явився відкритий доступ до імпортних компонентів для поліуретанів, технологія полімербетонної ізоляції була вдосконалена і знайшла друге життя, а разом з нею і нова назва - пінополімермінеральна ізоляція.

Сьогодні в Україні можна нарахувати вже більше десятка виробників труб в ППМ ізоляції, змонтовані тисячі кілометрів теплових мереж. Цей спосіб теплоізоляції є прогресивним і високоефективним, відповідним по теплофізичних і робочих показників найсуворішим українським нормам. Багато експертів вважають, що технологія ППМІ в порівнянні з ППУ ізоляцією навіть більш пристосована для використання в Україні.

Технологія і властивості

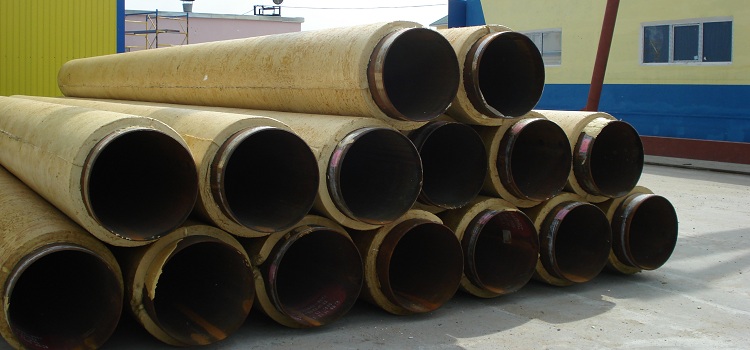

Трубу з ППМ ізоляцією виробляють на базі вспіненого полістиролу, що має, як правило, більш закриті осередки, ніж ППУ, в які впроваджується заповнювач, як правило, мінеральний (пісок, різні шлаки, золи і т.д.). ППМ ізоляцію відносять до одного з видів газонаповнених пластмас. Композиція полімеру і мінерального заповнювача являє собою суміш, тобто хімічна реакція між наповнювачем і полімером відсутня. Мінеральний заповнювач істотно змінює фізико-механічні властивості ППМ композиту, в першу чергу, підвищує механічну міцність. Матеріал наноситься на зовнішню поверхню сталевої труби.

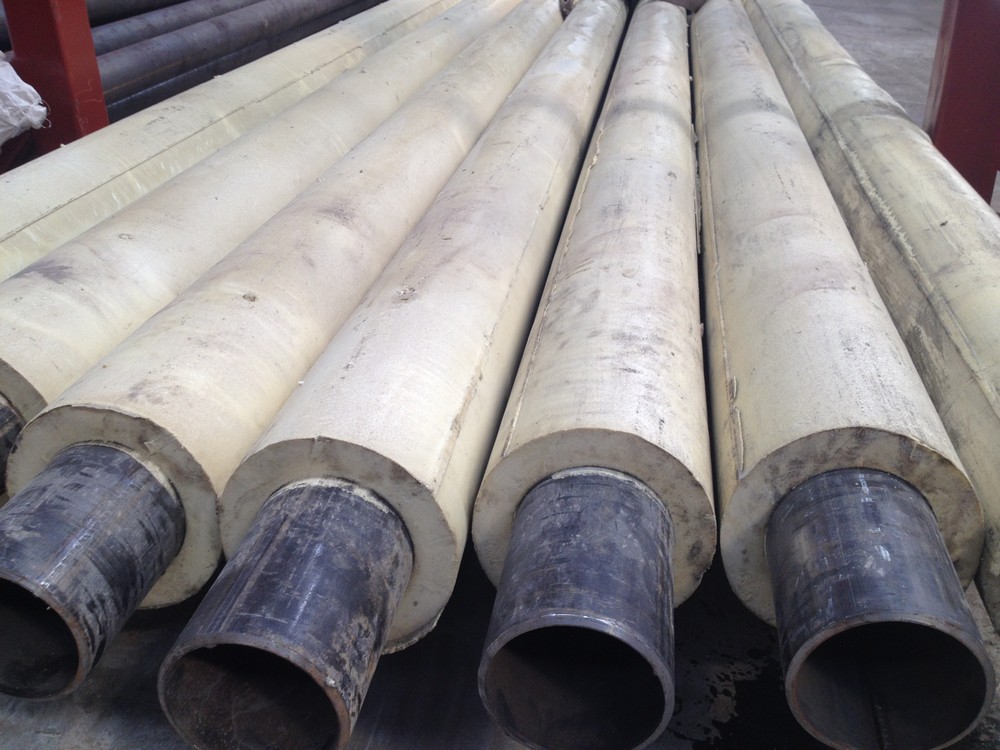

Труба ППМІ складається з трьох основних шарів, утворених за один цикл формування:

шар антикорозійного захисту товщиною від 3 до 10 мм і щільністю від 400 до 600 кг / м³ - це шар з відмінною адгезією до сталі, яку він захищає від зовнішніх впливів і корозії;
теплоізоляційний пористий шар щільністю від 70 до 120 кг / м³, товщина шару варіюється в залежності від теплотехнічного розрахунку;
шар механічного і гідроізоляційного захисту товщиною від 5 до 15 мм і щільністю від 400 до 600 кг / м³ - по суті, цей шар є оболонкою, яка надає трубі міцність і захист теплоізоляційного шару від надмірної вологості.

Всі перераховані вище шари ізоляції не вбирають крапельну вологу (гідрофобні), але разом з тим є паропроникними - це одна з найважливіших особливостей ППМІ. Така комбінація властивостей теплоізоляції забезпечує збереження первинних властивостей навіть в найжорсткішому тепловологістному середовищі експлуатації при будь-якому способі будівництва теплотрас.

Сфера використання

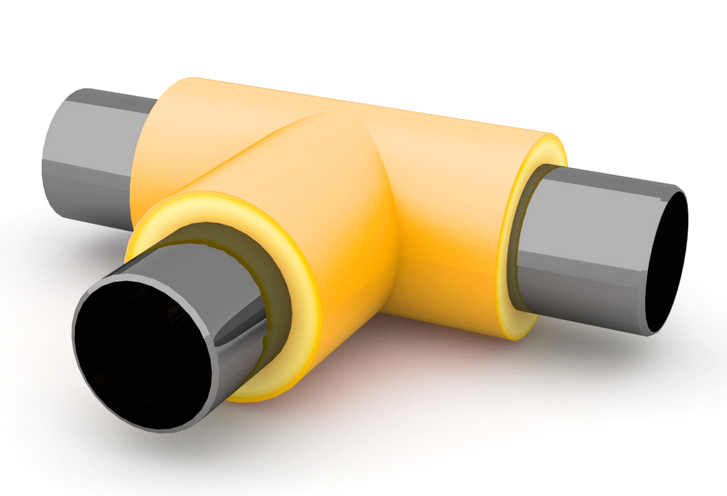

Найбільш широке поширення ППМ ізоляція отримала при облаштуванні гарячого водопостачання і тепломереж, в т.ч. для підземної безканальної і тунельної прокладки трас. В ПММ ізоляцію можуть бути оповиті як самі сталеві трубопроводи, так і трійники, відводи та інші конструкційні елементи.

Окремо можна відзначити застосування технології ППМ ізоляції для будівництва підземних і надземних нафтопродуктопроводів і газопроводів. Також відомо застосування даної технології для теплоізоляції будівельних конструкцій методом заливки.

Одним з перспективних напрямків є поєднання ізоляції з ППУ і ППМ для різних ділянок теплотрас. Так, наприклад, сьогодні найчастіше при укладанні магістральних теплотрас встановлюються попередньоізольовані труби в ППУ ізоляції (з більш високими теплоізоляційними показниками), а для розвідних і квартальних трубопроводів укладаються труби в ППМ ізоляції (з більш високими експлуатаційними і більш низькими вартісними показниками).

Переваги

Підводячи підсумок статті, відзначимо найбільш важливі властивості і переваги трубопроводу з ППМ ізоляцією:

високі теплоізоляційні показники (коефіцієнт теплопровідності від 0,37 до 0,47 Вт / м · ° С);
підвищена теплостійкість у порівнянні з ППУ ізоляцією, експлуатація в інтервалі температур від -50 до 150^оС;
можливість експлуатації в різних геологічних умовах без ремонту;
механічна міцність трубопроводу за рахунок щільного зовнішнього шару;
не потрібна додаткова гідроізоляція і антикорозійний захист;
не потрібна захисна сталева або поліетиленова оболонка;
ремонтопридатність, ремонт тільки в місцях порушення цілісності шару без заміни трубопроводу;
паропроникність веде до відсутності необхідності в СОДК (система оперативного дистанційного контролю) для контролю над вологістю ізоляції;
термін служби труби в ППМІ понад 30 років.
